目前，幕墻工程施工中使用的硅酮結(jié)構(gòu)密封膠按組分分類有兩種：一種是單組分硅酮結(jié)構(gòu)密封膠，一種是雙組分硅酮結(jié)構(gòu)密封膠。這兩類硅酮結(jié)構(gòu)密封膠的固化機(jī)理和影響固化的因素見(jiàn)下圖；

　　一些幕墻項(xiàng)目存在趕工期的情況，可能會(huì)在冬季施工，而冬季環(huán)境的溫度低、濕度低，硅酮結(jié)構(gòu)密封膠固化速度和粘接速度都會(huì)受到影響，在施工過(guò)程中很有可能遇到問(wèn)題。常見(jiàn)的問(wèn)題有：粘接不良(見(jiàn)圖1)、固化慢(見(jiàn)圖2、3)。

圖1 某工程，0~5℃條件下超規(guī)范要求施工，導(dǎo)致能粘接良好的鋁材、玻璃出現(xiàn)了粘接不良現(xiàn)象;

圖2 低溫養(yǎng)護(hù)條件下，單組分結(jié)構(gòu)密封膠注膠深度為10mm，完全固化所需的時(shí)間由10天變?yōu)?5天，養(yǎng)護(hù)時(shí)間延長(zhǎng);

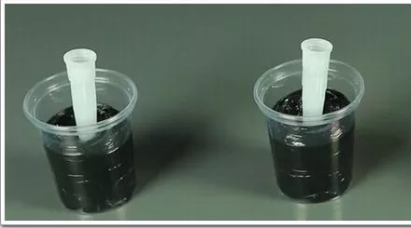

圖3 低溫環(huán)境下，雙組分結(jié)構(gòu)密封膠拉斷時(shí)間由60分鐘，延長(zhǎng)到120分鐘，甚至更長(zhǎng);

　　為了保證幕墻用硅酮結(jié)構(gòu)密封膠冬季施工的質(zhì)量，白云化工結(jié)合多年經(jīng)驗(yàn)，向大家分享幕墻用建筑硅酮結(jié)構(gòu)密封膠的冬季施工注意事項(xiàng)。

　　根據(jù)JGJ 102-2013《玻璃幕墻工程技術(shù)規(guī)范》中9.1一般加工中規(guī)定，硅酮結(jié)構(gòu)密封膠的注膠環(huán)境溫度、濕度條件應(yīng)符合結(jié)構(gòu)密封膠產(chǎn)品的規(guī)定。也就是說(shuō)，用戶應(yīng)按照硅酮結(jié)構(gòu)密封膠廠家的施工工藝中推薦的使用環(huán)境要求進(jìn)行施工。我司白云牌硅酮結(jié)構(gòu)密封膠產(chǎn)品使用的環(huán)境要求為：溫度10℃～40℃，相對(duì)濕度40%～80%的清潔環(huán)境，下雨、下雪時(shí)不能施工。

　　按規(guī)范要求，制作加工廠冬季施工應(yīng)要滿足使用環(huán)境要求，在低溫天氣下盡可能提高密封膠使用環(huán)境的溫度、濕度。

　　在上述溫度、濕度要求以外的環(huán)境，我司不建議用戶施工打膠。因?yàn)椋簻囟冗^(guò)低時(shí)，膠與基材表面潤(rùn)濕性降低，而且基材表面可能存在不易察覺(jué)的霧或霜，影響硅酮結(jié)構(gòu)密封膠與基材的粘結(jié)性。在低溫、低濕條件下，硅酮密封膠固化速度、粘接速度比正常情況慢，會(huì)導(dǎo)致養(yǎng)護(hù)時(shí)間變長(zhǎng)，影響施工。

　　如用戶有特殊情況，需要低溫環(huán)境下施工(環(huán)境溫度低于10℃)，建議在使用前先進(jìn)行小面積打膠試驗(yàn)，并進(jìn)行剝離粘結(jié)性試驗(yàn)，確認(rèn)密封膠固化、粘結(jié)良好，視情況可適當(dāng)延長(zhǎng)養(yǎng)護(hù)時(shí)間。有必要時(shí)，可考慮選擇采用底涂液加快粘結(jié)速度，降低因環(huán)境溫度過(guò)低導(dǎo)致粘結(jié)不良的風(fēng)險(xiǎn)。同時(shí)宜選擇在全天氣溫較高的時(shí)間段施工，時(shí)間為上午9點(diǎn)至下午3點(diǎn)較為合適。在施工過(guò)程中，用戶應(yīng)加強(qiáng)施工過(guò)程的質(zhì)量監(jiān)控，以保證施工質(zhì)量。
